Bộ trao đổi nhiệt vỏ và ống vệ sinh

Bộ trao đổi nhiệt Shell & TubeShell & Tube bộ trao đổi nhiệt có một vỏ (đột quỵ vỏ) và nhiều ống (đột quỵ ống). Một chất lỏng chảy bên trong ống và chất kia chảy bên trong vỏ bên ngoài ống. Nhiệt được truyền từ chất lỏng có nhiệt độ cao sang chất lỏng có nhiệt độ thấp qua thành ống.

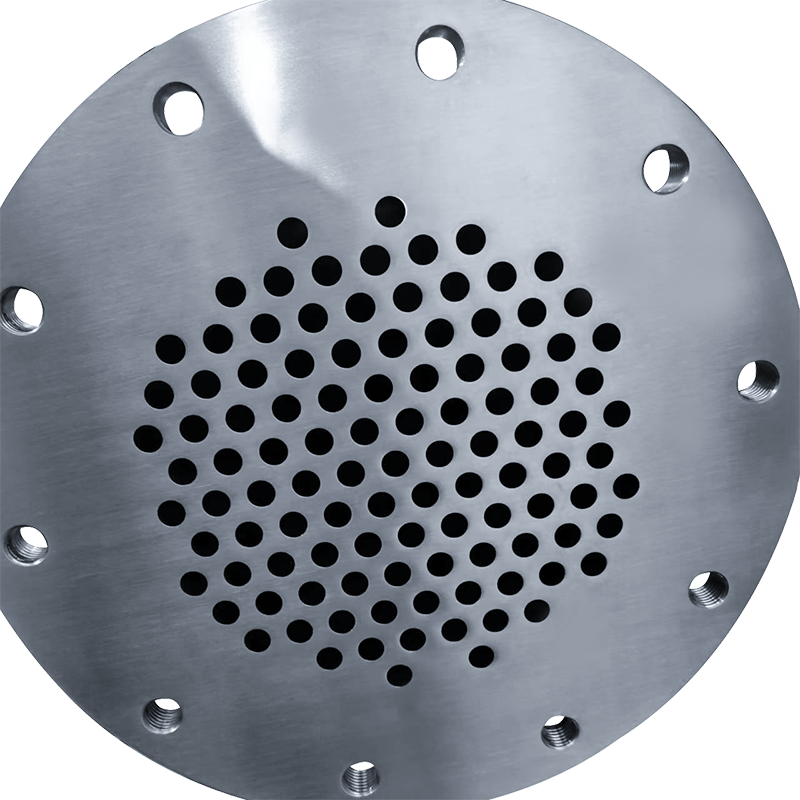

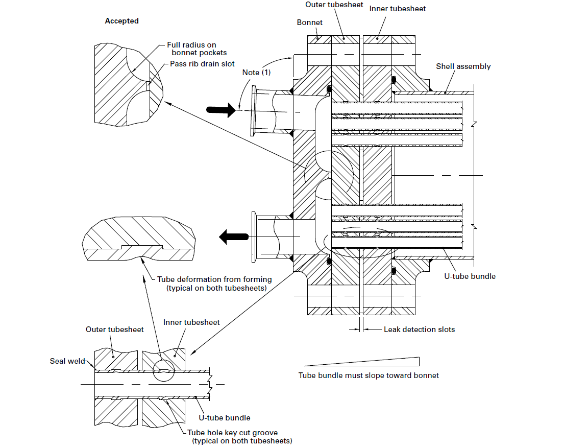

Bộ trao đổi nhiệt dạng ống đôi có hai tấm hình ống chia chất lỏng dạng ống thành hai phần riêng biệt. Một buồng ngăn cách được hình thành giữa hai tấm ống này, thường có lỗ giám sát rò rỉ. Thiết kế này có thể ngăn chặn hiệu quả hai chất lỏng trộn lẫn với nhau do rò rỉ tấm ống trong quá trình trao đổi nhiệt. Ví dụ, khi một số chất lỏng có đặc tính hóa học khác nhau tham gia vào quá trình trao đổi nhiệt, chẳng hạn như dung dịch hóa chất ăn mòn ở một bên và môi trường làm mát ở bên kia, cấu trúc tấm ống đôi có thể làm giảm đáng kể khả năng trộn lẫn hai chất lỏng và gây nguy hiểm.

Phạm vi ứng dụng:

• Hệ thống sưởi và làm mát WFI/PW

• Hệ thống chuẩn bị chất lỏng

• Hệ thống phun nước

• Hệ thống phân phối nước tinh khiết

• Hệ thống lên men

• Hệ thống CIP

Thích ứng với quy định

• Được thiết kế và sản xuất theo đúng tiêu chuẩn TEMA và ASME BPE

• Tuân thủ các yêu cầu liên quan đến thiết bị tại Chương 5 của GMP (2010)

• Tuân thủ các yêu cầu quản lý FDA CFR 21 của Hoa Kỳ

• Bộ trao đổi nhiệt hình ống 3A Sanitary 12-08 được chứng nhận

• Đạt chứng nhận CE 2014/68/EU (PED)

Sau 13 năm nỗ lực, vào tháng 11 năm 2023, với việc sản xuất thành công bộ trao đổi nhiệt thương hiệu Eling thứ 10000 cho 28 dự án trao đổi nhiệt của một công ty sản phẩm sinh học, công ty đã bước vào chu kỳ sản xuất tiếp theo với 10000 chiếc.

Lưu lượng tối đa:

Tốc độ dòng chảy: 0,1m³/h-50m ³/h

Nhiệt độ: 20-80oC, 85oC -4oC

Tốc độ dòng chảy: 1m/s-2.5m/s

Diện tích trao đổi nhiệt: 0,1m 2 -50 m 2

Các tài liệu kèm theo:

✓ Báo cáo dữ liệu ✓ Tính toán độ bền ✓ Bản vẽ sản xuất ✓ Báo cáo thử nghiệm vật liệu ✓ Chứng nhận thử nghiệm thủy lực ✓ Chứng nhận thụ động ✓ Chứng nhận độ nhẵn bề mặt ✓ Chứng chỉ đánh bóng điện ✓ Hồ sơ hàn
